How To: Zigbee controller aansluiten

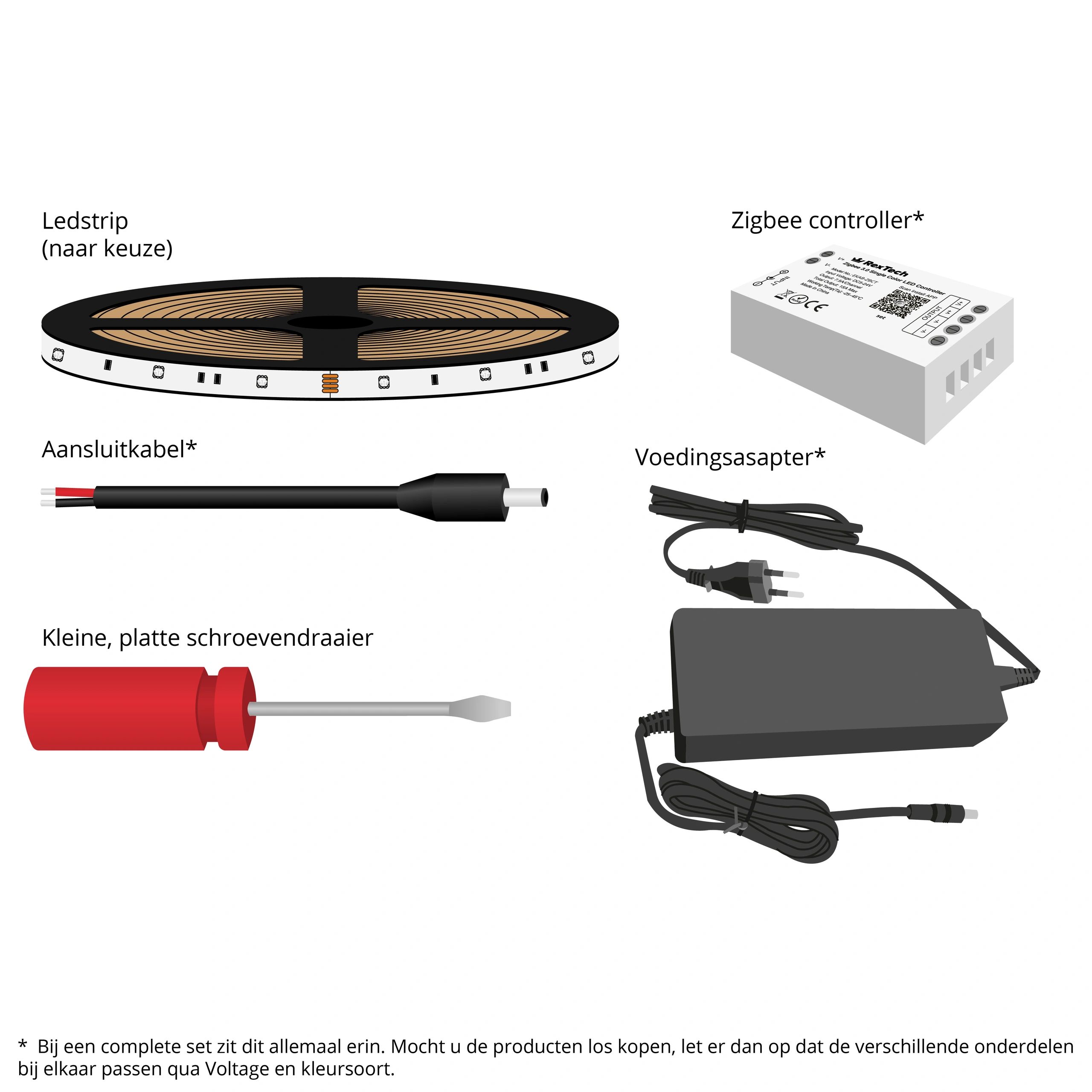

Als eerste sluit u de bijgeleverde kabel aan op de Zigbee controller, om vervolgens de controller te verbinden met de led strip. Dit is bij elke led strip net even iets anders. We zullen dit per soort led strip uitleggen. Houd er rekening mee dat de kabel soms te kort gestript is. In dat geval dient u deze nog wat verder te strippen, voor een betere verbinding.

- Enkele kleur Zigbee controller aansluiten:

Dit doet u door de rode ader in de opening van V+ te plaatsen en de zwarte ader in de opening van V-. Schroef deze vervolgens vast.

- Dual white Zigbee controller aansluiten:

Dit doet u door de zwarte ader in de opening van V+ te plaatsen, de gele in WW en de witte in de CW. Schroef deze vervolgens vast.

- RGB Zigbee controller aansluiten:

Dit doet u door de zwarte ader in de opening van V+ te plaatsen, de groene in G, de rode in R en de blauwe in B. Schroef deze vervolgens vast.

- RGBW Zigbee controller aansluiten:

Dit doet u door de zwarte ader in de opening van V+ te plaatsen, de groene in G, de rode in R, de blauwe in B en de witte in W. Schroef deze vervolgens vast.

- RGBWW Zigbee controller aansluiten:

Dit doet u door de zwarte ader in de opening van V+ te plaatsen, de groene in G, de rode in R, de blauwe in B, de witte in CW en de gele in WW. Schroef deze vervolgens vast.

Sluit dan de adapter aan op de Zigbee controller en plug hem in het stopcontact. Wanneer alles correct is uitgevoerd, gaat de led strip aan.
